一、 核心需求與挑戰分析

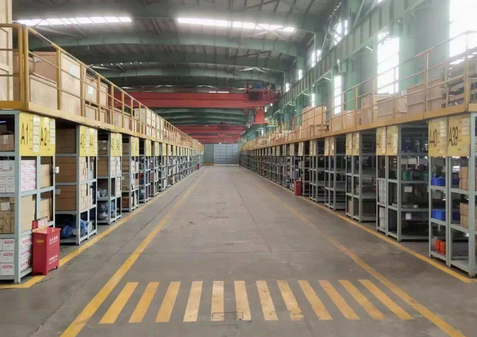

與傳統辦公網絡不同，倉庫環境對布線系統有獨特且苛刻的要求：
環境惡劣：灰塵大、溫差大、可能存在電磁干擾(來自大型機械如叉車、 conveyor)。
物理風險高：線纜可能被叉車碾壓、貨物碰撞，要求極高的物理防護。
覆蓋范圍廣：面積大、層高高，需要遠距離、無縫的信號覆蓋。
移動設備多：無線網絡(Wi-Fi)是剛需，用于手持終端(PDA)、叉車電腦、移動機器人(AMR/AGV)等，要求低延遲、無漫游中斷。
高帶寬與實時性：高清監控?cái)z像頭、倉儲管理系統(WMS)、自動化設備(分揀機、堆垛機)需要穩定、高帶寬的網絡連接。
PoE供電需求：大量設備(無線AP、監控?cái)z像頭、IP電話、LED指示燈)希望通過網線(PoE)供電，簡化布線。
耐用性與可靠性：系統需要7x24小時不間斷運行，故障恢復時間要求極短。
二、 設計原則
高可靠性：采用工業級產品，關鍵鏈路冗余，保證網絡不中斷。
前瞻性與可擴展性：布線壽命通常為10-15年，應選擇高于當前需求的技術(如支持萬兆)，并為未來擴容預留端口和管道。
高性能：滿足所有應用(數據、視頻、語音)的帶寬和延遲要求。
標準化與模塊化：遵循國際標準(如TIA-942)，采用結構化布線，便于管理、維護和故障排查。
安全性：物理安全(線纜防護)和網絡安全(VLAN劃分、訪問控制)并重。

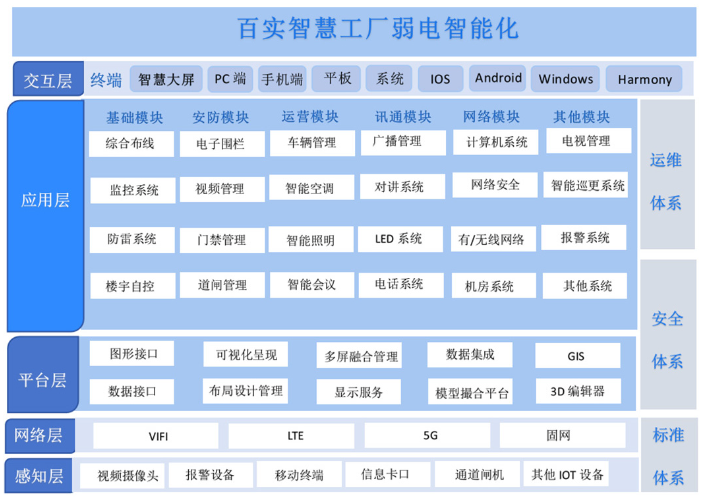

三、系統架構與組成部分
一個完整的倉庫布線系統通常分為以下幾個層次：
1、主干子系統(垂直子系統)：
描述：連接主設備間(機房)和各區域分配線間(弱電間)。
介質：單模光纖。因其傳輸距離遠(可達幾十公里)、帶寬高(可支持100G+)、抗干擾能力極強，是倉庫主干的不二之選。建議至少12芯以上，預留冗余。
2、水平子系統：
描述：從分配線間延伸到各個工作區信息插座。
介質：6類(Cat6A)或更高等級的雙絞線。
Cat6A：支持萬兆以太網(10Gbps)傳輸，距離可達100米，是未來的主流。在電磁干擾強的區域(如靠近大型電機)，應選用屏蔽雙絞線(F/UTP或S/FTP) 并做好接地。
防護： 所有水平線纜必須穿金屬橋架或鍍鋅鋼管敷設，防止物理?yè)p壞。
3、工作區子系統：
描述：信息點到終端設備的連接區域。
設備：使用工業級的信息插座(金屬外殼、高防護等級-IP67、帶防塵蓋)安裝在立柱、墻面或貨架上。接口類型以RJ45為主。
4、設備間/管理子系統：
描述：主配線架(MDF)和分配線架(IDF)所在的機柜。
要求：使用工業級網絡機柜，具備散熱、防塵、抗震功能。配線架、理線器、跳線需與線纜等級匹配。
5、無線覆蓋子系統(Wi-Fi)：
AP選型：部署工業級無線AP，具備高防護等級(IP67)、寬溫工作特性、支持Wi-Fi 6(802.11ax)標準，以提供高密度、低延遲的接入能力。
部署：采用蜂窩式部署，充分考慮貨架遮擋，進行專業的無線勘測。AP通常通過PoE+(802.3at)或PoE++(802.3bt) 交換機供電。
四、 產品選型建議
主干光纜：OS2單模光纖，12-24芯，面向未來，帶寬無限。
水平線纜：Cat6A F/UTP 屏蔽雙絞線，保障萬兆速率，抗干擾能力強。
信息插座：工業級，金屬外殼，IP67等級，耐用，防塵防水。
配線架/模塊：Cat6A 屏蔽系列，端到端性能匹配。
網絡機柜：工業級，42U，帶散熱風扇，適應倉庫環境。
無線AP：Wi-Fi 6 工業級，支持PoE++，高速、多連接、高可靠性。
五、 特殊區域考慮
高架貨架區：AP應安裝在貨架通道上方，確保信號覆蓋無死角。可考慮在貨架上安裝信息點，為未來智能揀選車或標簽系統預留接口。
裝卸貨平臺：環境復雜，需加強物理防護，安裝高清監控?cái)z像頭。
冷庫區：必須使用專為極端低溫設計的線纜和設備(如耐寒PVC或PE護套線纜)，普通線纜會變脆開裂。
辦公室/休息區：可按商業級標準布線，但接入層要與倉庫網絡進行安全策略隔離(通過VLAN)。
六、 實施流程
規劃與設計：現場勘測，確定點位、機柜位置、路由規劃，輸出全套施工圖紙。
橋架與管道施工：先安裝好所有保護性橋架和管道。
線纜敷設：嚴格按照規范拉線，預留適當余量，做好標簽。
端接與測試：所有信息點、配線架、光纜熔接。100%進行認證測試，并出具測試報告(如FLUKE DSX線纜分析報告)，確保每一條鏈路都符合標準。
設備安裝：安裝機柜、配線架、交換機、AP等設備。
系統聯調：連接網絡設備，配置VLAN、PoE、無線網絡等，進行全網聯調。
文檔與培訓：交付完整的竣工圖紙、測試報告、設備清單，并對運維人員進行培訓。
七、 注意事項
強電分離：網絡線纜必須與動力電源線分開敷設(建議距離>30cm)，平行走線時需用金屬隔板分離，防止干擾。
專業施工：必須由經驗豐富的專業團隊施工，保證工藝質量。
標簽系統：從設計階段就建立完善的標簽標識系統，所有線纜、端口、設備都應有唯一、清晰的標簽，這是后期運維的基礎。
百實科技倉庫布線系統解決方案，穩定可靠型，高效賦能型，倉庫布線是一項基礎設施投資，不應只追求最低的初期成本。一個設計優良、質量過硬、施工規范的布線系統，是倉庫實現數字化、自動化、智能化的基石，能為企業未來十年的高效運營提供堅實保障。建議務必選擇有豐富工業項目經驗的系統集成商來合作。
