一. 項目概述與特點分析

1、項目背景

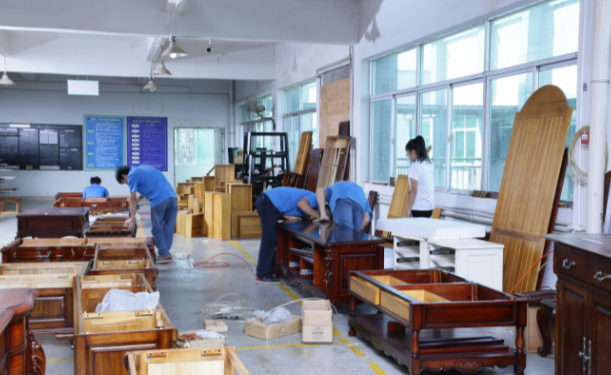

　　百實科技現代家具廠弱電系統工程整體解決方案是保障其安全生產、提升制造效率、實現精益化管理的重要支柱。家具廠弱電系統工程整體解決方案需滿足木材加工車間、噴涂車間、組裝車間、倉庫、辦公區等不同區域的差異化需求，并應對家具制造業特有的環境挑戰。

2、需求特點

　　生產環境惡劣：開料、打磨等車間木屑粉塵極大，噴涂車間可能有化學揮發物。設備需具備極高的防塵 和防腐蝕能力。

　　消防安全重中之重：木材為易燃物，火災報警和消防聯動的可靠性。

　　物流管理復雜：原材料、半成品、成品尺寸大、價值高，需要有效的倉儲管理和物流跟蹤。

　　設備智能化需求：CNC數控機床、封邊機、雕刻機等數字化設備需要穩定網絡連接，用于數據采集和程序傳輸。

　　強噪聲與震動：生產設備運行時噪聲大、震動強，影響設備安裝穩定性和通信質量。

3、設計目標

　　構建高可用性網絡：為生產設備、安防系統提供穩定、可靠的數據通道。

　　實現全方位安全監控：構建覆蓋生產、倉儲、消防全流程的安全防御體系。

　　支撐精益生產：為生產信息化系統、倉儲管理系統提供基礎設施。

　　確保系統環境適應性：所有設備選型與安裝必須符合家具廠的粉塵、震動環境要求。

二. 弱電系統建設內容

1、綜合布線系統

　　辦公區/展示區：采用六類非屏蔽系統，滿足日常辦公和展示需求。

?生產車間/倉庫：

　　線纜選擇：必須采用鎧裝、阻燃、防鼠咬的工業級網線或光纜。普通網線外皮易被腐蝕且不防鼠。

　　防護等級：所有信息點、模塊、配線架需采用金屬密封材質，防護等級高，防止粉塵進入。

　　安裝方式：主要采用鍍鋅鋼管明敷或密封式金屬橋架敷設，杜絕任何開放式線槽，便于除塵維護。

2、計算機網絡系統

　　網絡架構：建議采用核心-接入兩層結構，進行物理隔離。

　　生產網：最高優先級。連接CNC設備、MES系統終端、生產看板等。核心交換機與車間接入交換機必須采用工業級交換機。關鍵鏈路可采用光纖環網提供冗余。

　　辦公網：用于行政、設計、供應鏈管理等。

?無線覆蓋：

　　大型倉庫/車間：部署高密度、工業級無線AP，為PDA手持終端、AGV搬運小車進行庫存盤點、物流調度提供無縫漫游。

　　設計部門：需高速無線網絡，便于大型設計文件傳輸和評審。

3、安全防范系統

?視頻監控系統：

　　重點區域：原材料倉庫、成品倉庫、開料/噴涂車間、財務室、廠區周界、所有出入口。

?攝像機選型：

　　車間內：必須采用防塵半球攝像機或防暴筒機，定期清理鏡頭灰塵。

　　倉庫/室外：采用帶云臺的紅外球機，360°監控大范圍區域。

　　關鍵區域：可配置智能分析功能，如區域入侵檢測、明煙明火檢測、人員跌倒檢測。

4、門禁一卡通系統：

　　設置于主出入口、財務室、機房、高管辦公室、高價值原材料庫。

　　采用刷卡+密碼方式，粉塵環境不宜用指紋識別。

　　與消防系統強制聯動，火警時自動釋放門禁。

　　周界防范系統：采用電子圍欄或振動光纖，對圍墻周界進行有效布防，聯動視頻彈出和聲光報警。

　　報警系統：在財務室、倉庫值班室設置緊急報警按鈕。

5、火災自動報警系統

　　極高重要性：木材加工廠是消防重點單位，系統必須通過消防認證，并報當?shù)叵啦块T驗收。

?探測器選型：

　　開料、打磨車間： 粉塵極大，普通感煙探測器易誤報，推薦采用紅外對射式感煙探測器或感溫探測器。

　　噴涂車間：可能存在易燃易爆氣體，需選用防爆型探測器。

　　倉庫、辦公區：采用標準感煙、感溫探測器。

　　聯動控制：火警時必須能自動切斷相關區域非消防電源，聯動啟動消防泵、聲光警報器、排煙窗，并強制門禁釋放。

6、公共廣播與消防緊急廣播系統

　　采用IP網絡廣播系統，可與生產調度廣播結合。

　　車間和倉庫使用大功率、防塵音柱。

　　消防廣播具有絕對優先權，系統應支持分區報警，指揮人員疏散。

7、生產通信系統

　　無線對講系統：為生產調度、倉儲管理、維修、保安等部門配備數字集群對講機，聲音清晰，抗干擾能力強，適合高噪聲環境。

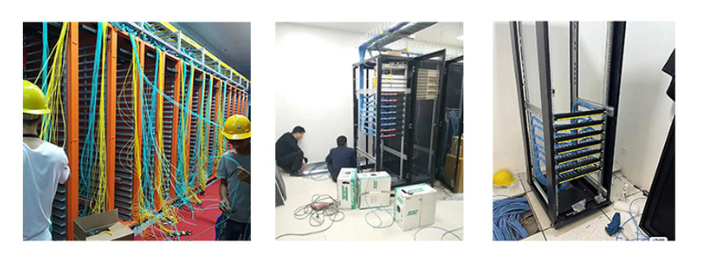

8、機房工程

　　位置：應設置在粉塵少的辦公區，絕對不能放在生產車間內。

　　裝修：防塵、防靜電處理。門窗密封性好，防止粉塵進入。

　　UPS供電：為核心設備提供后備電源，確保監控和數據不丟失。

　　精密空調：保證恒溫恒濕，并維持機房正壓，進一步防塵。

三. 施工組織與關鍵注意事項

1、防塵處理：

　　施工時需做好設備接口的密封處理，使用防塵墊圈和密封膠。

　　橋架和線管的接口、進入機柜的入口都必須完全密封。

　　每日施工結束后，需對設備進行防塵覆蓋。

2、設備安裝：

　　攝像機、AP等設備應安裝在震動較小的建筑主體上，避免安裝在大型設備機體上。

　　所有設備安裝必須牢固、抗震。

　　工期安排：盡量與廠方生產計劃配合，在設備檢修、假期等停產期進行車間內的主要施工，減少對生產的影響。

四、推薦升級系統

　　倉儲管理系統基礎設施：為倉庫部署條碼/二維碼或UHF RFID識別系統，與PDA、AP結合，實現原材料、成品的快速出入庫、盤點和管理。

　　能源管理系統：監控大型用電設備的能耗，實現節能降耗。

　　環境監測系統：在噴涂車間監測VOCs濃度和粉塵濃度，保障員工健康，符合環保要求。

五、百實科技家具廠弱電解決方案核心在于 “抗粉塵、保安全、促生產” 。

　　抗粉塵：是設備選型和施工工藝的第一原則。

　　保安全：重中之重是構建一套極高可靠性的火災自動報警系統，并輔以全方位的安防監控。

　　促生產：通過建設堅固的工業級網絡，為家具廠的數字化、智能化升級打下堅實基礎。
